工作原理

检测区域由扫描器的光学系统进行扫描，该系统将来自产品的红外辐射成像到图像传感器。图像芯片将所获得的目标位置图像信息存储在寄存器中。CPU读取这些信息，将信号中位置最高的数据作为我们需要的对象位置值，通过电路进行转换，并从输出端口输出。 由于其独有的光学扫描原理，HT500具有以下优点：

• 由于垂直场角较大，无论产品的横向位置如何，对准容易，检测可靠。
• 由于侧视场较窄，检测准确。
• 由于分析光束体积较小，检测结果可靠。

所有这些特性，无论产品的尺寸和温度，无论产品的距离和在扫描场中的位置，都能提供准确可靠的检测。

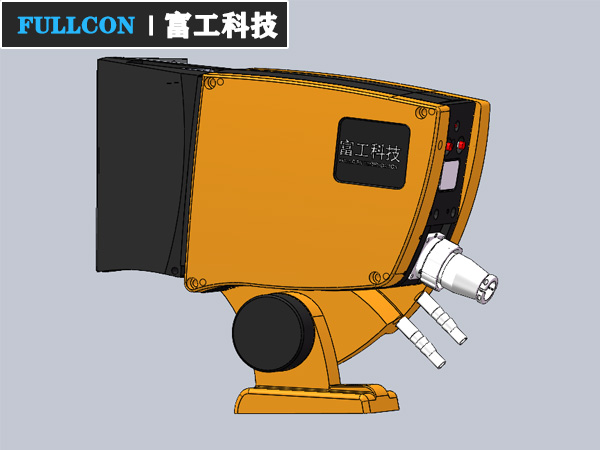

产品特点

机械特性:

• 可调节的安装支架。
• 带有不锈钢管的冷却板允许使用工业冷却水。该冷却板独立于传感器主体，包括所有连接（空气和水）。这种配置允许在不断开冷却水或吹扫空气的情况下快速更换传感器，也避免了重新调整传感器的需要。
• 窗口保护罩采用转轴连接及锁扣固定, 使得对传感器窗口玻璃的清洁更为方便。
• 通过使用位于传感器背面的瞄准按钮，可以轻松调整。

电子特性:

• 该光电池对红外辐射很敏感，即使在低温和有蒸汽存在的情况下也能优化检测。
• 所有的电子设备都被安装在一个插入式的PC板上。
• 控制面板，包括瞄准按钮、自检按钮、产品动作状态LED。
• 通过自检按钮，该设备输出激光束，使校准测试现场非常方便。

光学参数

注意：当产品的温度预计持续超过700°C时，不建议使用高灵敏度型号，因为它可能会检测到氧化铁皮或反射频谱。对于铜、黄铜、合金等其他材料，温度范围取决于产品的红外发射率。有关这些产品，请咨询我们。

传感器与各种产品之间的最佳距离（与温度有关）：

扫描角度根据所需检测的应用领域确定：

图1：工件和 HT500之间的距离与测量范围两者间的函数关系：

图2：扫描方向：

传感器检测的是扫描场内工件的第一个边缘，即第一个从没有辐射到有辐射的跳变位置，扫描方向从传感器的上部到底部。

图3：模拟输出

特性参数

产品接线

外形尺寸

订货参考

可选附件

• 遮光保护罩
• 带链接插头的电缆（2米）
