工作原理：红外扫描

通过仪器的光学系统扫描被检测区域，图像传感器根据热产品的红外辐射特征形成相应影像，由CPU分析处理该影像信息后，再经过放大电路输出相应信号。

由于具有独特的光学扫描原理，HMD5-030具有以下优点：

• 由于具有大的垂直视场角，无论产品的横向位置如何，均可轻松对齐和可靠检测。
• 侧场窄，检测准确。
• 分析光束小，检测可靠。

由于HMD5-030具有以上特点和优势，可保证被检测区域内的热产品能够被准确可靠的检测。

传感器特性

光敏单元

HMD5-030 配有特殊的光敏单元，该光敏单元是目前热产品检测的最优组件之一，可使热产品的最低检测温度达到400℃（750℉）。

电子特点

• 光电单元对红外辐射敏感度高，即使在低温和蒸汽等恶劣环境下也能进行优化检测。
• 控制面板，包括自检按钮、灵敏度调节电位器和信号提示发光二极管。
• 通过自检按钮，可以方便检测设备是否正常运行。

光学参数

注意：当产品的温度预计持续超过700°C时，不建议使用高灵敏度型号，因为它可能会检测到氧化铁皮或反射频谱。对于铜、黄铜、合金等其他材料，温度范围取决于产品的红外发射率。有关这些产品，请咨询我们。

传感器与各种产品之间的最佳距离（与温度有关）：

扫描角度根据所需检测的应用领域确定：

图1：工件和HMD5-030之间的距离与测量范围两者间的函数关系

图2：扫描方向

特点

接线

外形尺寸

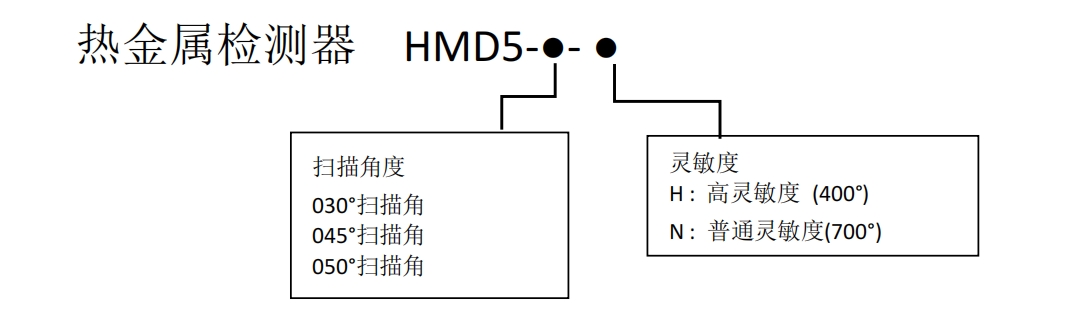

订货参考

可选附件

• 带链接插头的电缆(3m)
